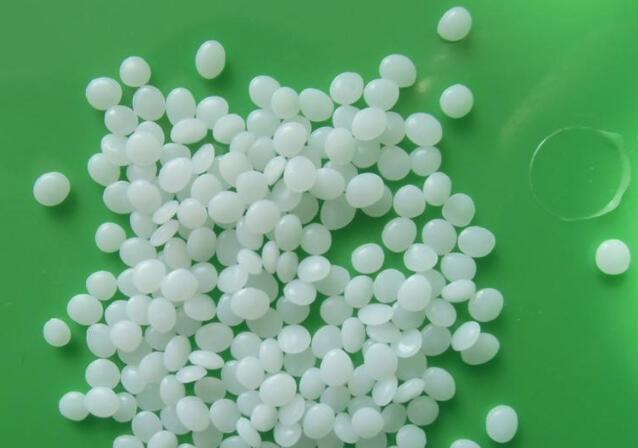

POM塑料的密度為1.41一1.43g/Cm3。收縮率較大，為1.2一3.0% 。

POM塑料又稱(chēng)賽鋼，它是以甲醛等為原料聚合所得。是高密度，高結(jié)晶度的熱塑性工程塑料，具有良好的物理，機(jī)械和化學(xué)性能，尤其是有優(yōu)異的耐摩擦性能。POM一H（聚甲醛均聚物），p0M一K（聚甲醛共聚物）。

POM塑料是典型的熱敏性塑料，240℃下會(huì)嚴(yán)重分解。在210℃下，停留時(shí)間不能超過(guò)20分鐘，即使在190℃下，停留時(shí)間最好也不能超過(guò)1小時(shí)。因此注塑時(shí)，在保證物料流動(dòng)性的前提下，應(yīng)盡量選用較低的成型溫度和較短的受熱時(shí)間。

POM塑料吸水性小，一般為0.2一0.5%，在通常情況下，p0M不需要干燥就能加工，但對(duì)潮濕原料必須進(jìn)行干燥，干燥溫度80℃以上，時(shí)間2小時(shí)以上。再生料使用比例一般不超過(guò)20一30%，但要視產(chǎn)品的種類(lèi)和最終用途而定有時(shí)可達(dá)100% 。

POM塑料的熔體粘度對(duì)剪切速度敏感。因此要提高熔體流動(dòng)性，不能單用提高溫度，也要從提高注射速率和注射壓力著手。大澆口，厚壁短流道，小面積的制品，注射壓力40一8OMpa，一般制品為100Mpa左右。小澆口，薄壁長(zhǎng)流程，大面積的制品，注射壓力較高，為120一140Mpa。

POM塑料具有明顯的熔點(diǎn)，均聚poM的為175℃，共聚p0M為165℃。成型時(shí)料筒溫度，P0M一H可沒(méi)為215℃（190℃一230℃），p0M一k可設(shè)為205℃（190一210℃）。

注射速度。常見(jiàn)為中速偏快，過(guò)慢易產(chǎn)生波紋，過(guò)快易產(chǎn)生射紋和剪切過(guò)熱。模具及澆口設(shè)計(jì)。常見(jiàn)模具溫度控制為80一90℃，流道直徑有3一6mm，澆口長(zhǎng)度為0.5mm，澆口大小要視膠壁厚度而定，圓形澆口直經(jīng)至少應(yīng)是制品厚度的0.5一0.6倍，長(zhǎng)方形澆口的寬度通常是厚度的2倍或以上，深度為壁厚的0.6倍。排氣孔，P0M一H厚度0.01一0.02mm，寬3mm。p0M一k厚度0.04mM，寬3mm。銅是p0M降解催化劑，與p0M熔體接觸的部分應(yīng)避免使用銅或銅材料。停機(jī)清洗機(jī)筒必須用pp或pE清洗。
