聚碳酸酯（PC工程塑料）是一種線型碳酸聚酯，分子中碳酸基團(tuán)與另一些基團(tuán)交替排列，這些基團(tuán)可以是芳香族，可以是脂肪族，也可以兩者皆有，經(jīng)過(guò)加工就變成改性塑料。
雙酚A型PC是一種無(wú)定形的工程塑料，具有良好的韌性、透明性和耐熱性。碳酸酯基團(tuán)賦予韌性和耐用性，雙酚A基團(tuán)賦予高的耐熱性。而PC的一些主要應(yīng)用至少同時(shí)要求這兩種性能。下表列出了通用級(jí)聚碳酸酯的性能。

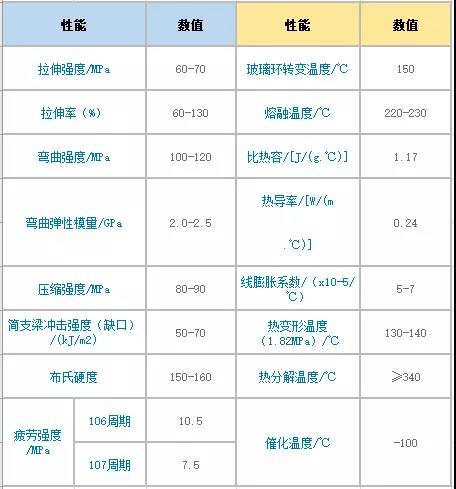

▲ 通用級(jí)聚碳酸酯的性能
聚碳酸酯PC工程塑料的缺點(diǎn)是耐疲勞強(qiáng)度較低，耐磨性較差，摩擦因數(shù)大。聚碳酸酯制品容易產(chǎn)生應(yīng)力開(kāi)裂，內(nèi)應(yīng)力產(chǎn)生的原因主要是由于強(qiáng)迫取向的大分子間相互作用造成的。如果將聚碳酸酯的彎曲試樣進(jìn)行撓曲并放置一定時(shí)間，當(dāng)超過(guò)其極限應(yīng)力時(shí)便會(huì)發(fā)生微觀撕裂。
在一定應(yīng)變下發(fā)生微觀撕裂時(shí)間與應(yīng)力之間的關(guān)系依賴于聚碳酸酯的平均相對(duì)分子質(zhì)量。如果聚碳酸酯制品在成型加工過(guò)程中因溫度過(guò)高等原因發(fā)生分解老化，或者制品本身存在缺口或熔接縫，以及制品在化學(xué)氣體中使用。那么，發(fā)生微觀撕裂的時(shí)間將會(huì)大大縮短，其極限應(yīng)力值也將大幅度下降。
聚碳酸酯PC工程塑料的耐熱性較好，未填充聚碳酸酯的熱變形溫度大約為130℃，玻璃纖維增強(qiáng)后可使這個(gè)數(shù)值再增加10℃。長(zhǎng)期使用溫度可達(dá)120℃，同時(shí)又具有優(yōu)良的耐寒性，脆化溫度為-100℃。低于100℃時(shí)，在負(fù)載下的蠕變率很低。聚碳酸酯沒(méi)有明顯的熔點(diǎn)，在220-230℃呈熔融狀態(tài)。由于其分子鏈剛性大，所以它的熔體粘度較高。
聚碳酸酯由于極性小，玻璃化轉(zhuǎn)變溫度高，吸水率低，因此具有優(yōu)良的電性能。下表列出了通用級(jí)聚碳酸酯PC工程塑料的電性能。

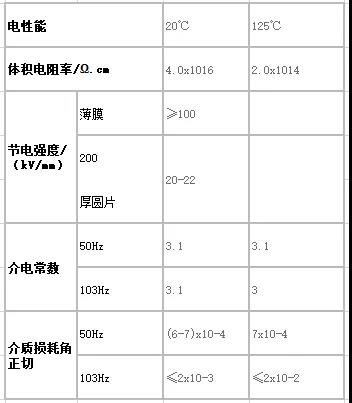

▲ 通用級(jí)聚碳酸酯的電性能
聚碳酸酯PC工程塑料對(duì)酸性及油類介質(zhì)穩(wěn)定，但不耐堿，溶于氯代烴。PC工程塑料有較好的耐水解性，但長(zhǎng)期浸入沸水中易引起水解和開(kāi)裂，不能應(yīng)用于重復(fù)經(jīng)受高壓蒸汽的制品。
PC易受某些有機(jī)溶劑的侵蝕，雖然它可以耐弱酸、脂肪烴、醇的水溶液，但可以溶解在含氯的有機(jī)溶劑中。遇到丙酮等酮類溶劑時(shí)會(huì)發(fā)生應(yīng)力開(kāi)裂現(xiàn)象。
版權(quán)所有 ? 2023 福建華塑新材料有限公司 tanpao.com.cn 閩ICP備17034359號(hào)-1 技術(shù)支持：元碼科技
